La prima parte di questo video mostra come smontare i pannelli interni delle portiere anteriori.
Il manuale della i-MIEV spiega come smontare i pannelli interni delle portiere anteriori e posteriori nella sezione 52A-Interior - Door Trim - Door Trim Removal and Installation.
Smontaggio dei pannelli interni delle portiere anteriori
Il pannello sul montante anteriore delle portiere anteriori è fissato a incastro: per rimuoverlo è sufficiente tirarlo. Questo permette di accedere al passacavo dei comandi dello specchietto retrovisore esterno, ed è necessario per poter rimuovere il pannello principale della portiera.
Per ora non mi sono spinto oltre.
Smontaggio dei pannelli interni delle portiere posteriori

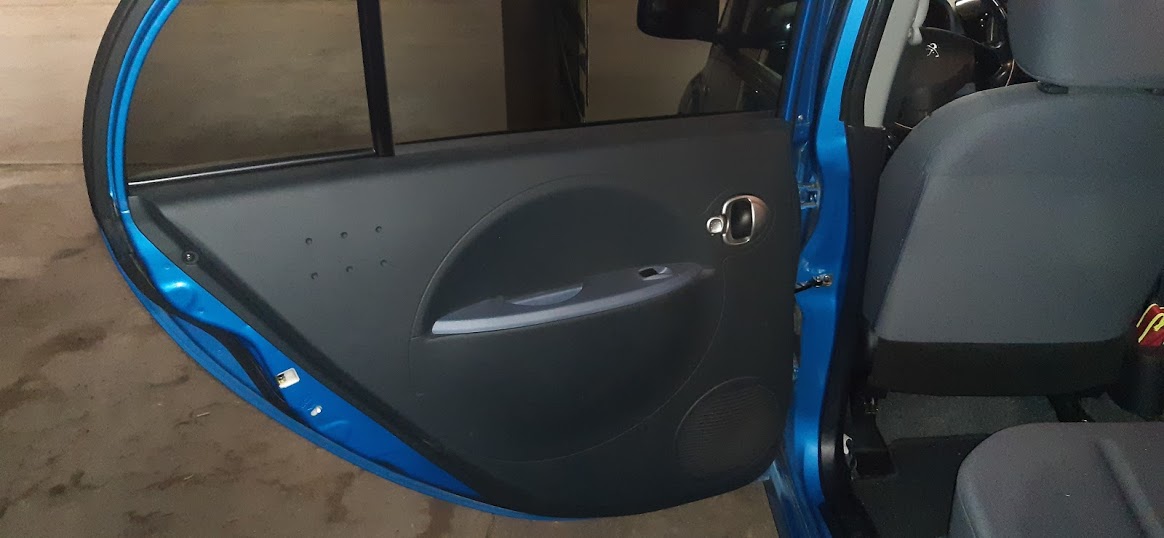

I pannelli interni delle portiere posteriori sono fissati da alcune viti:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgBJwBmCgp64rQF8btjgCtLSi0zAOTYWJ6Gx6ZXxIKW07tOK78reZTFMsi8-hy-P4TYa0SOEyHSIdg9ZjogisXOOAAL5k3dzwcR660yVSwevKw7fq8Ql0WMt2SZym2VTA6fwN_OIJoC7MG3/s1600/ion-portiera-post-1-20190918_102919.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjoKgXVZecZHZjSZ5NH9j-nxRyG0pFUMc0xqNFjxiXfVS0wNEL_Mx3Igk_dwQIlxxvolaGcZGNiNikoftshemi5osjh9LaQMvyFuuLCTZJtj2_j4eUvguR48K-Ue5ducsAiJKv3jJ_k0sKf/s1600/ion-portiera-post-2-20190918_102945.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEieMhOWRFsyyMO8EsRmqbN_NgJemgF-nt0QIhBqqgghbCbOc1yFv79LwukJnV47PVyXfOGpjL9aZdHNz_tNkJfcllhUQ9qZUctxI8NPSlvTPY8CBTjiLozSfzttMZT1e31PXFd5A45KSL9g/s1600/ion-portiera-post-3-20190918_102953.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhS5ZbbMk1Boyvp8zSDpzSQt3mv8w1-D2UilQk-5-x7lyLEBWsr24G2C59eg4TIfjfDoWvzNjM0n26f1tu_UP6OjX3OeXwHXxB2UdU5hVwemJq29iE_ciqyp4qlK8oNFewlw9BvL4gD-QYz/s1600/ion-portiera-post-4-20190918_103001.jpg)
Anche qui, per ora, non mi sono spinto oltre.
Smontaggio del pannello dell’autoradio
Il pannello di plastica scura che contiene l’autoradio è fissato a semplice incastro. Per smontarlo è sufficiente far leva verso l’alto con un cacciavite (o con le dita) sul suo bordo inferiore. Per rimontarlo basta spingerlo e si innesta a scatto.
Attenzione: secondo alcune fonti, i connettori e i cablaggi non sono standard e quindi collegare un’altra autoradio senza ricablare o usare adattatori potrebbe non funzionare o causare danni. Siate prudenti.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjJwk2qgfoOPo_qGD0zurzdtI02J6FQ7Fudo-OSVRKQ3gzRl0ieWkyJLUVQ5MJwBCbH9EvpvGo-87vDvDQsVcVbPlfFQEx43E__ghGor1MmhZqCYCikUwSF6eUT0NfmlRisRv6E3G6U8XAd/s1600/ion-autoradio-1-20190918_101954.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj3d7GgYRiVbuXkKHv_LUsS3vg2MS2rn7Intzvjpljy7ooq3fJ4ZFbJFnRjdVcq-3mvySl50s4Cvd4ZCV-hizWO6qxf-isfubSrl4QDpfNVUNl0vCa7lirgGW40sAxXpJzFQ6yRIqjg5PqW/s1600/ion-autoradio-2-20190918_101937.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj90dw-_V87-eQCSDbFvXp2CHr6zfyTrrISEYTSj_Zvz37E1yzcdreus1ltVbL25d95PNgzosmF0Y4N8mvj1rB3LAh44mH-80iT60aRGGuhUxSWYYjlpVeuMAxpN0Iitmf1iDdoU0IJxiL1/s1600/ion-autoradio-3-20190918_102131.jpg)
Smontaggio del cruscotto
Il manuale della i-MIEV lo spiega nelle sezioni 52A - Interior - Instrument Panel Assembly Removal and Installation e Instrument Panel Assembly Disassembly and Assembly. Questi sono due dei disegni tecnici.
Smontaggio del tunnel del “cambio”
Il manuale della i-MIEV lo spiega nella sezione 52A - Interior - Floor Console Assembly Removal and Installation. Questa è una delle illustrazioni.
